LoRaWAN a avancé le module de communication de phase d'AMI Smart Meter Single Three

Aperçu de produit

La TW LoRaWAN simple et module de communication triphasé basé sur le bord calculant est un seul et triphasé mètre intelligent qui peut être installé indépendamment. L'interface électrique est unifiée, qui évite le développement secondaire du module de communication sans fil de LoRaWAN du mètre d'énergie électrique.

Le module de communication de mètre de LoRaWAN est enfoncé avec le module de noeud de LoRaWAN avec la fonction de transmission sûre de chiffrage et le microprocesseur à 32 bits ultra-rapide. Il peut effectivement commander les paramètres d'opération du module de communication selon son cycle interne de téléchargement et des tâches de reportage. Automatiquement acquérir de diverses données du mètre d'énergie électrique, et réalisez les données du mètre d'énergie électrique à télécharger activement à la plate-forme de nuage de façon régulière. Le module de communication peut directement remplacer le module de PLC ou le petit module sans fil du mètre de l'électricité actuelle. Il peut réaliser des fonctions de contrôle de sécurité telles que le chiffrage/décryptage des données à l'extrémité sans fil du réseau de LoRaWAN, l'authentification et l'accès au réseau de passage, la synchronisation de multi-noeud et l'anti-collision.

Caractéristiques principales

• MCU intégré. Capacité de calcul de bord ;
• Le module de communication a la capacité d'obtenir automatiquement les données d'adresses uniques de communication du mètre intelligent actuellement équipé ensuite puissance-sur. Et réalisez lier avec sa propre adresse de communication à distance ;
• Le mode à distance sans fil de LoRaWAN peut avec souplesse configurer les paramètres d'opération tels que la durée de cycle de liste des tâches et de téléchargement exigée par le module de communication pour exécuter automatiquement la tâche active de téléchargement ;
• Les données professionnelles d'interface flux technologie de contrôle automatique. Accordez la priorité au cadre d'instruction publié par le passage de plate-forme pour accomplir la transmission transparente bi-directionnelle en temps réel ;
• La conception futée standard de boîte d'interface et de module de communication de mètre de la grille d'état sera adoptée. Approprié à la plupart des mètres intelligents. Elle peut être remplacée directement (prise chaude).
• Les paramètres configurés peuvent être sauvés quand le module est mis hors tension. Récupération automatique quand la puissance est reconstituée.
• Le circuit et la puissance indépendants de conversion de puissance permettent le circuit de commande. Employez effectivement l'alimentation d'énergie de DC12V en sortie d'interface de module et de contrôle d'entrée-sortie d'ampèremètre.

Paramètres techniques principaux

1. Paramètres électriques : tension et courant d'entrée : 12V ; 400mA ;

2. Paramètres d'optimisation du traitement sans fil :

Point central de fréquence : 433MHz/470/923/868MHz (projet adapté aux besoins du client) ;

Technologie de modulation : modulation linéaire de spectre étalé de modulation de fréquence ;

Largeur de bande : 125kHz/250kHz ;

Puissance de rf : +19dBm (maximum) ;

Réception de la sensibilité : - 139dBm @ SF12/BW 125KHz ;

3. Environnement de fonctionnement :

La température : - ℃ 20 ℃~+65 ;

Humidité : ≤ 95% d'hygrométrie ;

4. Stockage de données : ≥ de temps de stockage de données 10 ans après panne de courant ;

5. Interface de communication : TTL standard, 2400bps ; 8E1 ;

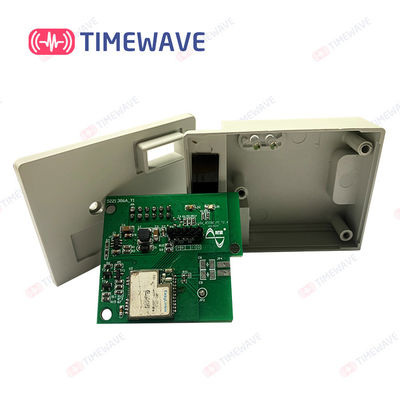

Aspect et installation d'antenne

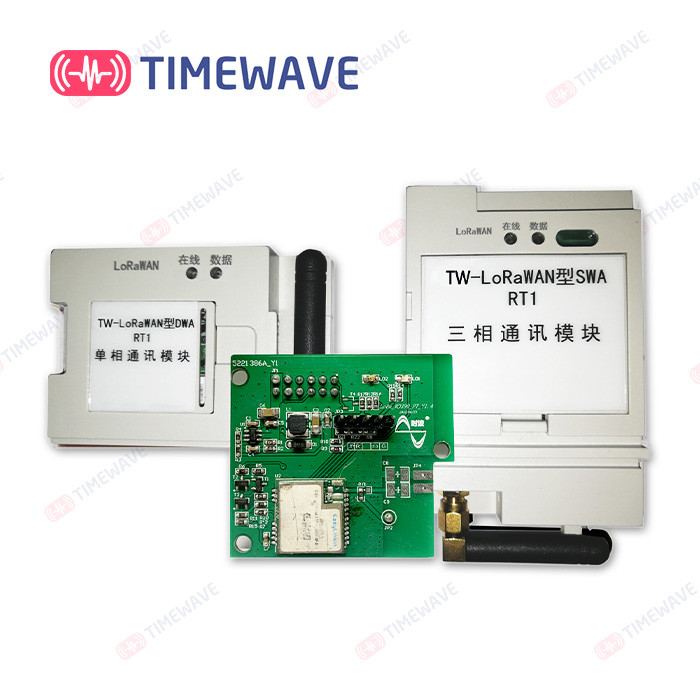

Diagramme d'ensemble de module mètre de l'électricité et de communication futés monophasés de LoRaWAN

Diagramme d'ensemble de module mètre de l'électricité et de communication futés triphasés de LoRaWAN
