単一の三相AMIのスマートなLoRaWANの通信モジュールを水道メーター

単一LoRaWANおよび端の計算に基づく三相スマートなメートルの通信モジュール

• プロダクト概観

TW LoRaWANは端の計算に単一および三相通信モジュール基づいている。それは独立した取付けである

単一および三相スマートなメートルの。二次開発を避ける電気インターフェイスは統一される、

LoRaWANの電気エネルギーのメートルの無線通信モジュール。

LoRaWANのメートルの通信モジュールは安全な暗号化伝達が付いているLoRaWANノード モジュールによって埋め込まれる

機能および高速32ビット マイクロプロセッサ。それは効果的に通信モジュールを制御し、自動的に得ることができる

内部アップロード周期に従う電気エネルギーのメートルのさまざまなデータ、仕事および他のオペレーティング パラメータを報告する。

そして電気のメートルのデータは雲のプラットホームに定期的にアップロードことができる。通信モジュールはできる

直接現在の電気のメートルのPLCモジュールか小さい無線モジュールを取り替えるため。それは機密管理機能を実現できる

LoRaWANネットワーク、出入口の証明およびネットワーク・アクセスの無線終わりにデータの暗号化・復号化のような、

複数のノード同時性およびanti-collision。

• 主関数および特徴

1. 作り付けMCU。端の計算の機能;

2. 通信モジュールにの独特なコミュニケーション アドレス情報を現在得る機能が自動的にある

装備されていたスマートなメートル後パワーの。そして自身の遠隔通信の住所との不良部分を実現しなさい;

3. LoRaWANの無線リモート モードは柔軟に必要な課業表およびアップロードのサイクル時間のような操作変数を形成できる

自動的に活動的なアップロードの仕事を実行する通信モジュールによって;

4. 専門インターフェイス技術自動制御のデータの流れ。プラットホームの出入口によって出される指示フレームに優先順位を与えなさい

実時間対面透明な伝達を完了するため;

5. 州の格子の標準的なスマートなメートルの通信用インタフェースおよびモジュール箱の設計は採用される。ほとんどのために適した

スマートなメートル。それは直接取り替えることができる（パワー プラグ）。

6. 形成された変数はモジュールが動力を与えられるとき救うことができる。力が元通りになる場合の自動回復。

7. 独立した力転換回路および力は制御回路を可能にする。実際にはモジュール インターフェイスのDC12Vの電源を使用しなさい

そして電流計の入力/出力制御出力。

• 主要な技術的な変数

1. 電気変数:

入れられた電圧:12V

現在:400mA;

2. 無線パフォーマンス パラメータ:

中央頻度ポイント:433MHz/470/923/868MHz （カスタマイズされたプロジェクト）;

調節技術:線形周波数変調のスペクトラム拡散調節;

帯域幅:125kHz/250kHz;

RF力:+19dBm （最高）;

感受性の受け入れ:- 139dBm @ SF12/BW 125KHz;

3. オペレーティング環境:

温度:- 20 ℃~+65 ℃;

湿気:相対湿度の≤ 95%;

4. データ記憶:データ記憶の時間≥電源異常の後の10年;

5. 通信用インタフェース:標準的なTTL、2400bps;8E1;

• 出現およびアンテナ取付け

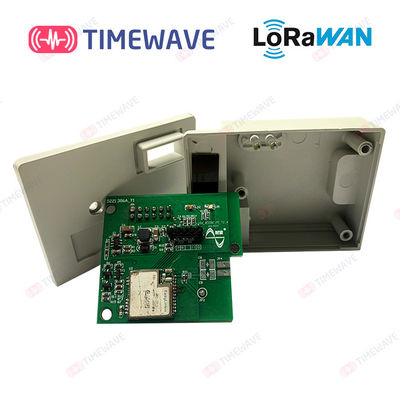

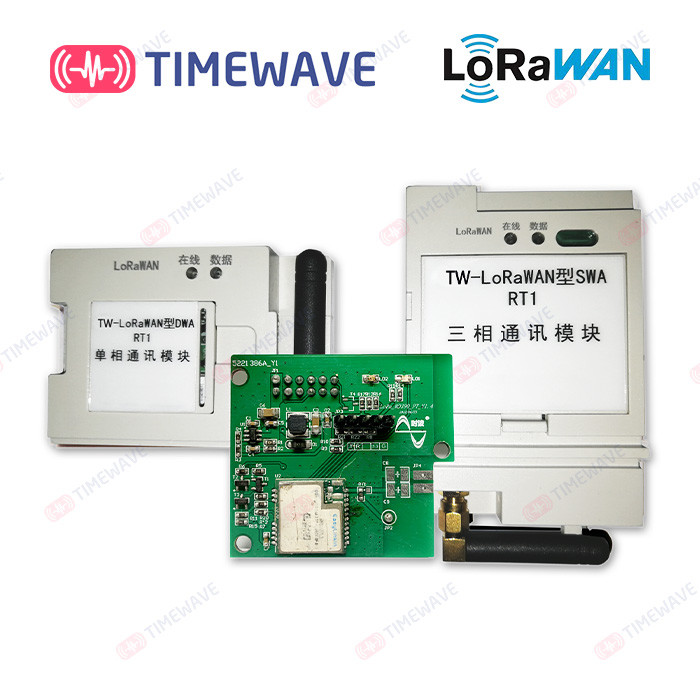

LoRaWANの単相スマートな電気のメートルおよび通信モジュール アセンブリ図表

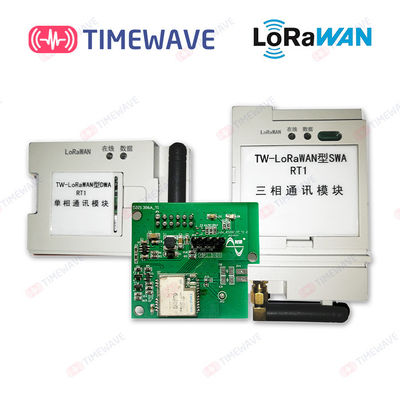

LoRaWANの三相スマートな電気のメートルおよび通信モジュール アセンブリ図表
